在之前的文章《螺桿空壓機工作原理及各個系統工作原理分析(一)》中博萊特空壓機小編給大家介紹了空壓機的主機以及電機系統相關內容，本篇文章小編整理了空壓機冷卻、分離系統的詳細內容：
空壓機冷卻/分離系統：
冷卻系統是空壓機非常重要的部件之一，因為空氣被壓縮后會(huì )釋放大量的熱量，這些熱量必須被冷卻系統帶走進行熱交換。
風冷式冷卻系統
風冷式冷卻系統由兩個主要部件組成：風扇和冷卻器。冷卻器采用鋁制板翅式換熱器，風扇強制冷空氣冷卻，當空氣流經冷卻器的散熱片時，與壓縮空氣或潤滑油進行熱交換，帶走熱量，從而達到冷卻的目的。起到冷卻壓縮空氣和冷卻潤滑油的作用。
使用風冷機組時需要注意的事項：
1、冷空氣的溫度(基本等于環境溫度)非常重要，不宜太高。建議不要超過40°C。
2.當冷卻器暴露在空氣中時，翅片上會(huì )沾上灰塵。如果灰塵積累過多，會(huì )嚴重影響冷卻器的熱交換效果。因此，應經常使用壓縮空氣吹掉翅片表面的灰塵。如果情況嚴重，無法吹干凈，就必須用清潔劑清洗。清洗機組零部件時，嚴禁使用易燃、易爆、揮發性清洗劑。清潔時，可拆下冷卻器支架側面的蓋板，用手持氣槍向上吹。
水冷式冷卻系統采用管殼式冷卻器。
一種是后冷卻器，用于冷卻壓縮空氣，另一種是油冷卻器，用于在潤滑油噴入機體之前對其進行冷卻。這種冷卻器在管殼內有許多平行排列的薄壁換熱銅管。水在銅管內流動，熱油或熱空氣在銅管外流動。經過熱交換后，水帶走了油和空氣的熱量。
水冷式冷卻器對環境溫度條件不太敏感，更容易控制排氣溫度。但如果冷卻水質量太差，冷卻器很容易堵塞或腐蝕，導致維護成本增加。甚至可能對冷卻器造成嚴重損壞，導致報廢。建議冷卻水至少應滿足以下要求：
水壓：≥0.2MPa、≤0.5MPa，進水溫度≤32℃，水量根據型號不同而不同。
在水質較硬的地區，必須在循環水中添加軟水劑，并定期換水。如果水中雜質過多，必須在空壓機冷卻水進口管道上安裝水過濾器。
水冷機組還將配備一個小風扇，用于機箱內的散熱。

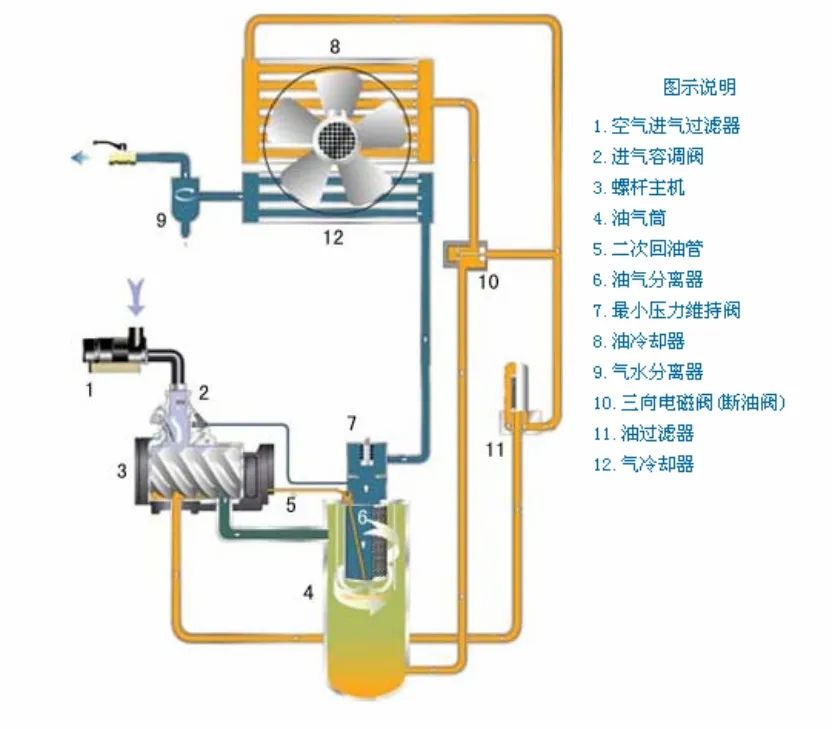

冷卻系統包括空氣冷卻器(后冷卻器)和油冷卻器(前冷卻器)，兩者均由電機上的風扇冷卻。后冷卻器特點：
1. 冷卻離開裝置的壓縮空氣。
2. 讓最多 70% 的水分凝結出來。

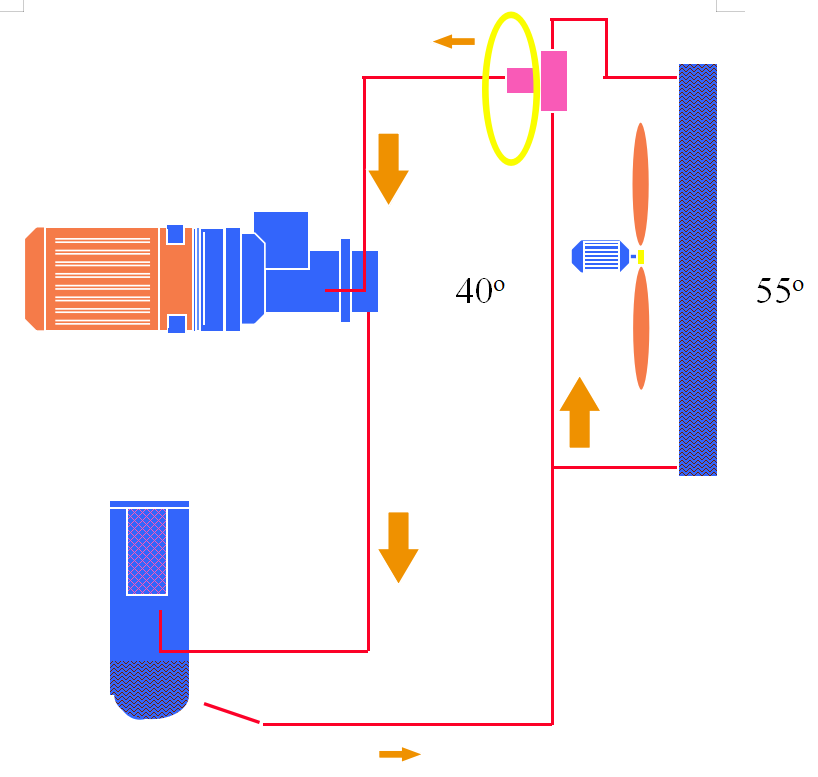

風冷式冷卻系統：冷卻系統包括空氣冷卻器和油冷卻器，它們都是通過電機上帶的風扇冷卻的。油冷卻器為前冷卻器用于冷卻油，后冷卻器用于冷卻壓縮空氣。噴油系統上裝有一個，當油溫低于40℃時，油不經冷卻器直接進入機體。當油溫超過55℃時，該閥關閉使所有的油通過油冷卻器冷卻后再進入主機。

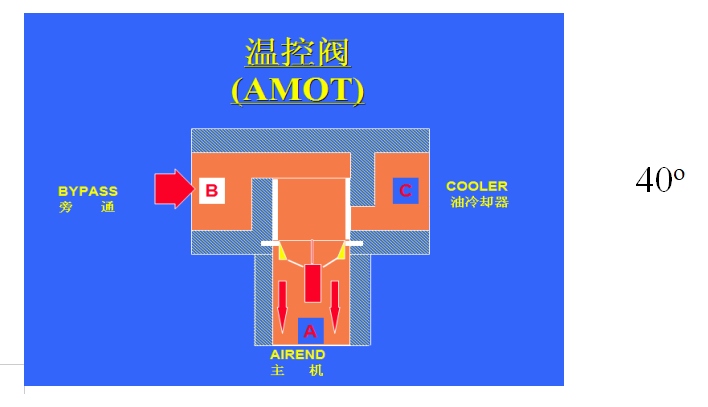

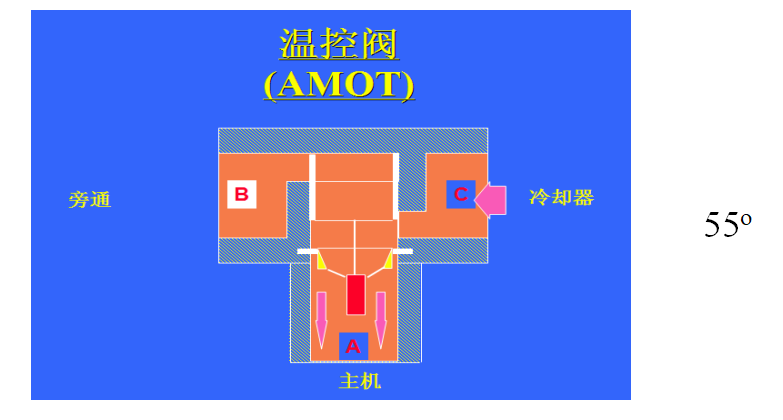

溫控閥：

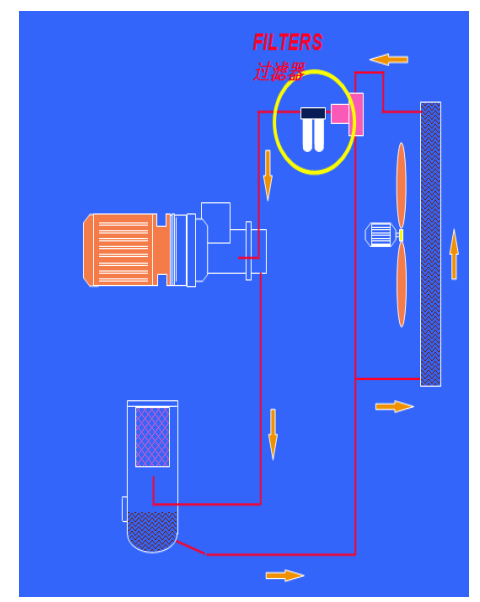

油濾：
微米等級保護主機軸承保持系統干凈作用:防止異物進入主機提高冷卻劑壽命

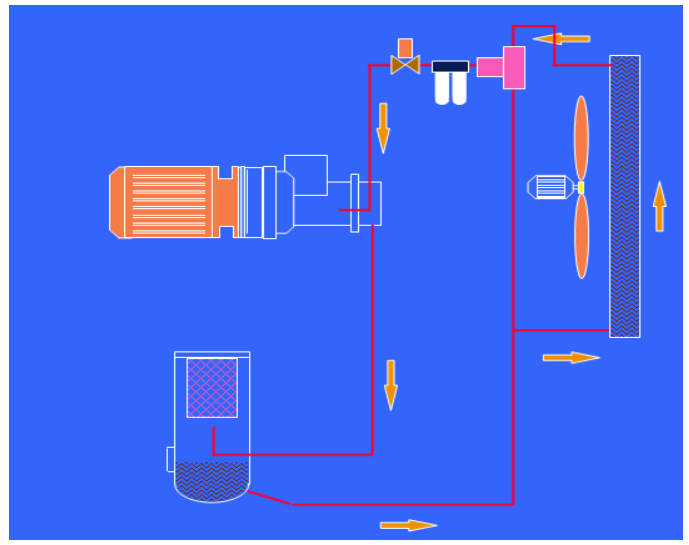

斷油電磁閥作用：
1、當機組運轉時 確保向各供油點注油；
2、當機組停機時切斷整個油路以免冷卻劑從壓縮機吸氣口冒出.

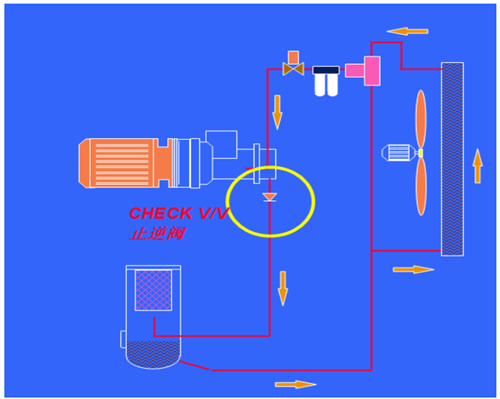

止逆閥：防止反轉以及停機時冷卻油進入主機

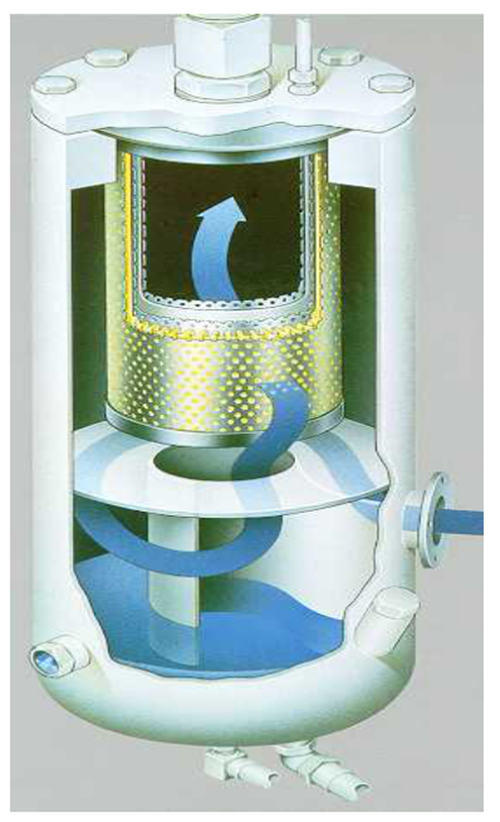

油分離系統：1. 將壓縮空氣從潤滑油中分離出來。2. 確保潤滑油留在系統中。3. 降低用戶空氣管道中的含油量。
作用：1. 儲存冷卻劑。2. 初級分離。組成:1. 分離筒2. 油分離芯(2年更換1次)3. 回油管4. 最小壓力閥
