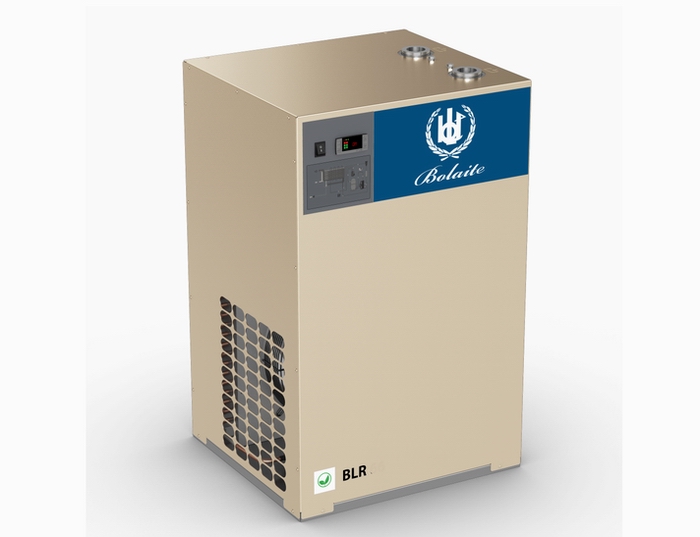

博萊特BLR系列冷凍式干燥機
l 壓力露點3-10℃
l 出口相對濕度可至20%
提供更干燥的壓縮空氣

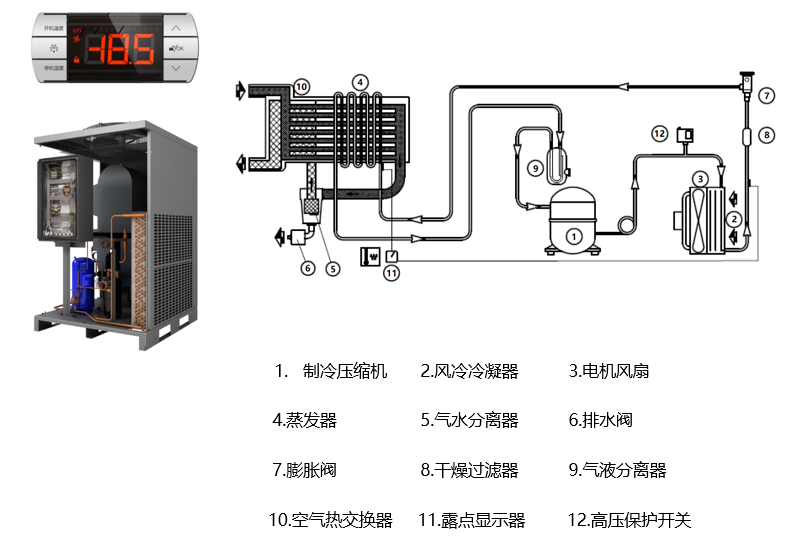

l 高效三合一板翅式換熱器:進口溫差低至5℃
l 高效水分離器:除水效率達99%
l 出口壓縮空氣相對濕度低至20%,無管道腐蝕風險
更節能
l 較采用管殼式換熱器的冷干機,能耗降低50%
l 高效R410A環保制冷劑
更可靠
l 工業級國際進口品牌制冷壓縮機
l 新型智能顯示器,集露點顯示與故障報警于一身
l 優化管路設計,僅4個人工焊點,泄漏風險更低
l 每臺機器出廠前均進行壓縮空氣、氦氣及制冷劑三級檢漏測試
修正系數
環境溫度 |
℃ |
30 |
35 |
40 |
45 |
|
|
|
1 |
0.91 |
0.81 |
0.72 |
|
|
|
||
進氣溫度 |
℃ |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
1 |
1 |
1 |
0.82 |
0.69 |
0.58 |
0.49 |
||
進氣壓力 |
bar |
6 |
7 |
8 |
10 |
13 |
|
|
0.96 |
1 |
1.03 |
1.08 |
1.13 |
|
|
l 環境溫度:≤45℃
l 進口溫度:≤60℃
l 進氣壓力:BLD15-225/BLR13-260:13bar ;BLD270-1050:10bar
l 電源:BLD15-225/BLR13-260:230V/1/50Hz ;BLD270-1050:380V/3/50Hz
l 設計工況:環境溫度30℃,進氣溫度40℃。
l壓降:小于0.3bar
冷干機選型舉例
壓縮機額定氣量10m3/min,在下列工況下實際需要的處理氣量:
環境溫度:40℃
進氣溫度:40℃
進氣壓力:8bar
實際所需處理量=10m3/min/0.81/1/1.03=12m3/min
為保證壓力露點,需要選擇處理量為12m3/min冷干機來滿足實際工況需求。
